本儀表包含多項專利技術，具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便等特點，適用酸、堿、鹽、防腐、高溫等各種領域。

本儀表可通過4~20mA或RS485(Modbus協議或其他定制協議)連接到顯示表或各種DCS系統中，為工業的自動化運行，提供實時的液位數據。

本儀表具有如下特點：

l、 電路設計從電源部分起就選用高質量的電源模塊，元器件選擇進口高穩定可靠的器件，完全可以替代同類型國外進口儀表。

2、 專利的聲波智能技術軟件可進行智能化回波分析，無需任何調試及其它的特殊步驟，此技術具有動態思維、動態分析的功能。

3、 我公司擁有的聲波智能專利技術，使儀表的精度大大提高，液位精度達到0.3％，能夠抗各種干擾波。

4、 本儀表是一種非接觸式儀表，不跟液體直接接觸，因此故障率低。儀表提供多種安裝方式，用戶完全可以通過本手冊進行儀表標定。

5、 儀表的所有輸入、輸出線均具有防雷、防短路的保護功能。

電    源：AC-220V 或DC-24V
輸    出：4~20mA（液位差）、RS485
盲    區：0.3~0.6m
量    程：5、10、15、20、30m
精    度：0.25%
分 辨 率：1mm
控    制：四路繼電器，可編程（液位差）
環境溫度：傳感器-25℃—80℃；儀表-25℃—70℃
防護等級：傳感器：IP67；儀表IP65

顯示方式：LCD 16x2,背光

1、儀表外形尺寸

2、 探頭外形尺寸（探頭尺寸會根據量程的不同而有所改變，若有不同會預先告知）

3、 儀表接線板

打開下蓋即可看見儀表的接線板，如下圖所示：

4、探頭接線板：

打開探頭上蓋即可見探頭接線板，具體如下：

5、 接線說明

u    AC220V和DC24V電源接線在上電前請仔細查看，請勿接錯；

u    4～20mA為模擬量輸出，one第一路，two為第二路，兩路共地；

u   SPST1～SPST2為2路開關量，分別對應菜單P03(Relay1)和P04(Relay2)設置；

u XPS1中的＋、－為探頭1接線柱，XPS2中的＋、－為探頭2接線柱，分別通過獨立的雙芯屏蔽線與兩個探頭相連；

產品保修卡

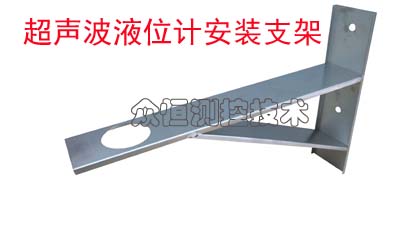

用戶選配SUS304支架（需要2個）
