本儀表包含多項專利技術，具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便等特點，適用酸、堿、鹽、防腐、高溫等各種領域。

本儀表可通過4~20mA或RS485(Modbus協議或其他定制協議)連接到顯示表或各種DCS系統中，為工業的自動化運行，提供實時的液位數據。

本儀表具有如下特點：

l、 電路設計從電源部分起就選用高質量的電源模塊，元器件選擇進口高穩定可靠的器件，完全可以替代同類型國外進口儀表。

2、 專利的聲波智能技術軟件可進行智能化回波分析，無需任何調試及其它的特殊步驟，此技術具有動態思維、動態分析的功能。

3、 我公司擁有的聲波智能專利技術，使儀表的精度大大提高，液位精度達到0.3％，能夠抗各種干擾波。

4、 本儀表是一種非接觸式儀表，不跟液體直接接觸，因此故障率低。儀表提供多種安裝方式，用戶完全可以通過本手冊進行儀表標定。

5、 儀表的所有輸入、輸出線均具有防雷、防短路的保護功能。

TH-990Y超聲波液位計分體式技術參數

電     源：  AC-220V、DC-24V
輸     出：  4-20mA(16位D/A,750歐姆負載)、RS485
量     程：  0-40m任何段
控     制：  繼電器,可編程
盲     區：  20mm—1.0m
壓     力：  常壓
分 辨 率：  量程≤15m：1mm；量程＞15m：1cm
精 確 度：  0.25%、0.5%
環境溫度：  變送器-25℃-70℃；傳感器-25℃-80℃
防護等級：  變送器IP65；傳感器IP67

顯示方式：  16位×2 LCD背光

儀表安裝

1、儀表外形尺寸：

2、 探頭外形尺寸（探頭尺寸會根據量程的不同而有所改變，若有不同會預先告知）

3、 儀表接線板

打開下蓋即可看見儀表的接線板，如下圖所示：

4、 探頭接線板

打開探頭上蓋即可見探頭接線板，如圖所示：

5、 接線說明

u 接電源AC220V或DC24V前，請仔細檢查電源電壓是否正確、以及是否接到相應的接線柱上！

u SPST1～SPST4為4路開關量，分別對應P03(Relay)菜單中Relay1～Relay4設置；

u 儀表需要接地時請將4-20mA接線柱的－端或XPS接線柱的T-端接大地；

u XPS為探頭接線柱，通過4芯屏蔽線和探頭相連；

4芯屏蔽線連接方式如下圖所示：

注：探頭線一定要屏蔽電纜（例RVVP屏蔽電纜），且其中屏蔽線必須接XPS的－端

基本配置
使用說明書
產品合格證

產品保修卡

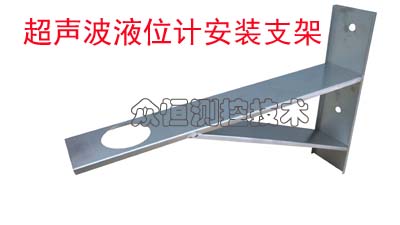

用戶選配SUS304支架
